МОДУЛЬ 1 — полный разбор
Содержимое перенесено только из этого Word-файла. Скриншоты сохранены рядом с текстом, чтобы не потерять параметры, показанные на изображениях.
Машина ISPНастройка доменного имениПроверка.Команда:Вывод:Настройка.Команда:Вывод:Настройка интерфейсовПроверка.Команда:Вывод:Настройка не требуетсяНастройка динамической трансляции адресовПроверка.Команда:Вывод:Настройка не требуетсяКоманда:Вывод:Настройка.Команда:Вывод:Настройка часового поясаПроверка.Команда:Вывод:Настройка не требуетсяМашина HQ-RTRНастройка доменного имениПроверка.Команда:Вывод:Настройка.Команда:Вывод:Настройка IP-адресовПроверка.Команда:Вывод:Настройка не требуетсяНастройка пользователейПроверка.Команда:Вывод:Настройка не требуетсяНастройка GREПроверка.Команда:Вывод:Настройка.Вывод:Настройка статической маршрутизацииПроверка.Команда:Вывод:Настройка.Команда:Вывод:Настройка динамической маршрутизации (OSPF)Проверка.Команда:Вывод:Настройка.Команда:Вывод:Настройка динамической трансляции адресов (NAT)Проверка.Команда:Вывод:Настройка.Команда:Вывод:Настройка протокола динамической конфигурации хостов (DHCP)Проверка.Команда:Вывод:Настройка не требуетсяНастройка часового поясаПроверка.Команда:Вывод:Настройка.Команда:Вывод:Машина BR-RTRНастройка доменного имениПроверка.Команда:Вывод:Настройка.Команда:Вывод:Настройка IP-адресовПроверка.Команда:Вывод:Настройка не требуетсяНастройка пользователейПроверка.Команда:Вывод:Настройка не требуетсяНастройка GREПроверка.Команда:Вывод:Настройка.Команда:Вывод:Настройка статической маршрутизацииПроверка.Команда:Вывод:Настройка.Команда:Вывод:Настройка динамической маршрутизации (OSPF)Проверка.Команда:Вывод:Настройка.Команда:Вывод:Настройка динамической трансляции адресов (NAT)Проверка.Команда:Вывод:Настройка.Команда:Вывод:Настройка часового поясаПроверка.Команда:Вывод:Настройка.Команда:Вывод:Машина HQ-SWНастройка доменного имениПроверка.Команда:Вывод:Настройка.Команда:Вывод:Настройка интерфейсовПроверка.Команда:Вывод:Настройка не требуетсяНастройка коммутации в сегменте HQ (VLAN)Проверка.Команда:Вывод:Настройка не требуетсяМашина HQ-SRVНастройка доменного имениПроверка.Команда:Вывод:Настройка.Команда:Вывод:Настройка интерфейсовПроверка.Команда:Вывод:Настройка.Команда:Вывод:Настройка локальной учетной записиПроверка.Команда:Вывод:Команда:Вывод:Команда:Вывод:Настройка.Команда:Настройка безопасного удаленного доступа (SSH)Проверка.Команда:Вывод:Настройка.Команда:Настройте инфраструктуру разрешения доменных имён (DNS)Проверка.Команда:Вывод:Команда:Вывод:Команда:Вывод:Команда:Вывод:Настройка.Команда:Команда:Команда:Команда:Настройка часового поясаПроверка.Команда:Вывод:Настройка не требуетсяМашина HQ-CLIНастройка доменного имениПроверка.Команда:Вывод:Настройка.Команда:Вывод:Настройка интерфейсовПроверка.Команда:Вывод:Настройка не требуетсяНастройка часового поясаПроверка.Команда:Вывод:Настройка не требуетсяМашина BR-CLIНастройка доменного имениПроверка.Команда:Вывод:Настройка.Команда:Вывод:Настройка интерфейсовПроверка.Команда:Вывод:Настройка.Команда:Вывод:Настройка часового поясаПроверка.Команда:Вывод:Настройка не требуетсяМашина BR-SRVНастройка доменного имениПроверка.Команда:Вывод:Настройка.Команда:Вывод:Настройка интерфейсовПроверка.Команда:Вывод:Настройка.Команда:Вывод:Настройка локальной учетной записиПроверка.Команда:Вывод:Команда:Вывод:Команда:Вывод:Настройка.Команда:Настройка безопасного удаленного доступа (SSH)Проверка.Команда:Вывод:Настройка.Команда:Настройка часового поясаПроверка.Команда:Вывод:Настройка не требуетсяМашина BR-FW (Настраивается через браузер на BR-CLI)0. Подключение к BR-FWНастройка доменного имениПроверка.Команда:Вывод:Настройка.Команда:Вывод:Настройка интерфейсовПроверка.Команда:Вывод:Настройка не требуетсяНастройка динамической маршрутизации (OSPF)Настройка.Настройка часового поясаПроверка.Команда:Вывод:Настройка не требуется
Машина ISP
Настройка доменного имени
Проверка.
Команда:
hostname
Вывод:
Настройка.
Команда:
hostnamectl set-hostname isp.au-team.irpo
Вывод:
Настройка интерфейсов
Проверка.
Команда:

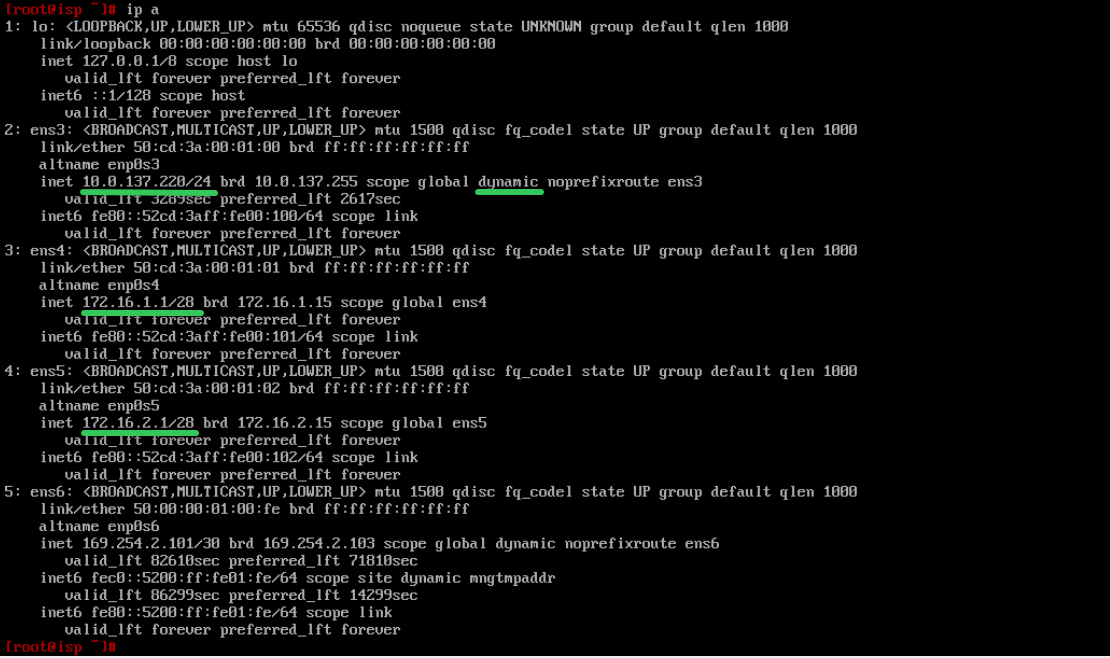

ip a
Вывод:
Настройка не требуется

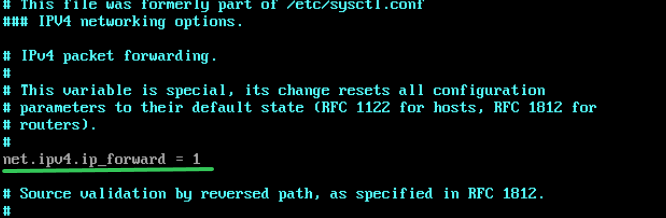

Настройка динамической трансляции адресов
Проверка.
Команда:
vim /etc/net/sysctl.conf
Вывод:
Настройка не требуется
Команда:

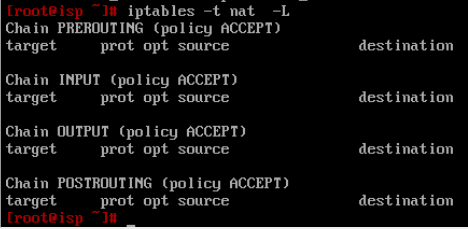

iptables -t nat -L
Вывод:

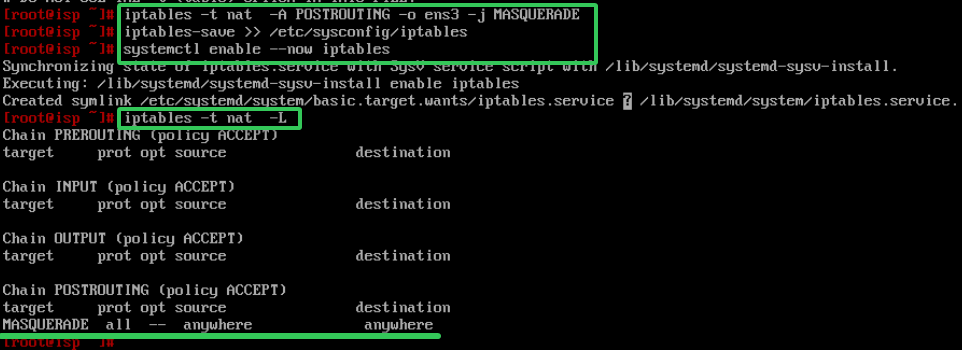

Настройка.
Команда:
iptables –t nat –A POSTROUTING –o ens3 –j MASQUERADE
iptables-save >> /etc/sysconfig/iptables
systemctl enable --now iptables
Вывод:

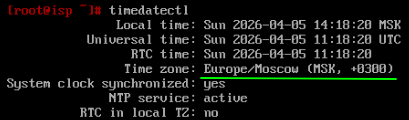

Настройка часового пояса
Проверка.
Команда:
timedatectl
Вывод:
Настройка не требуется
ISP НАСТРОЕН
Машина HQ-RTR
Настройка доменного имени
Проверка.
Команда:
en
sh hostname
Вывод:
Настройка.

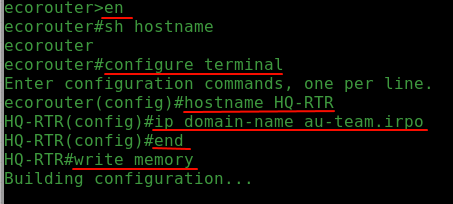

Команда:
en
conf t
hostname HQ-RTR
ip domain-name au-team.irpo
end
write memory
Вывод:

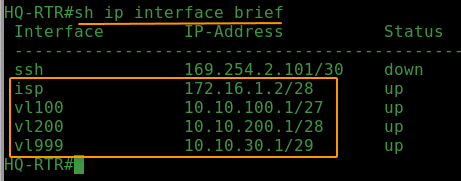

Настройка IP-адресов
Проверка.
Команда:
sh ip interface brief
Вывод:
Настройка не требуется

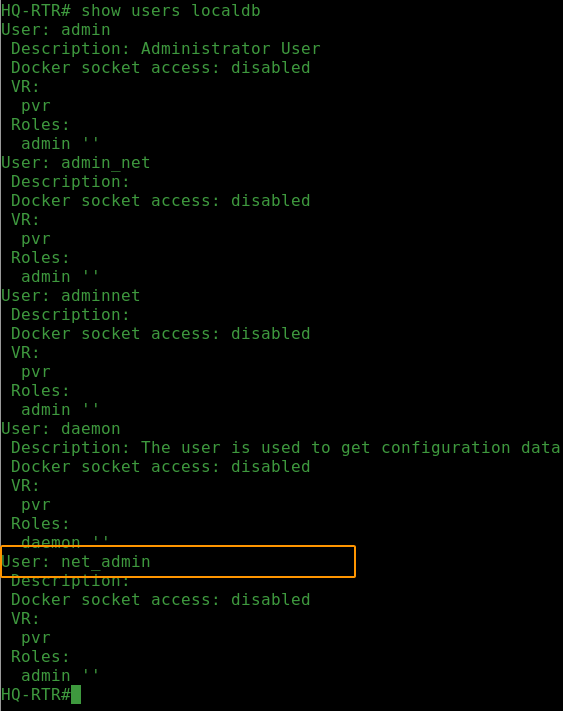

Настройка пользователей
Проверка.
Команда:
sh users localdb
Вывод:
Настройка не требуется
Настройка GRE
Проверка.
Команда:
sh interface tunnel.0
Вывод:

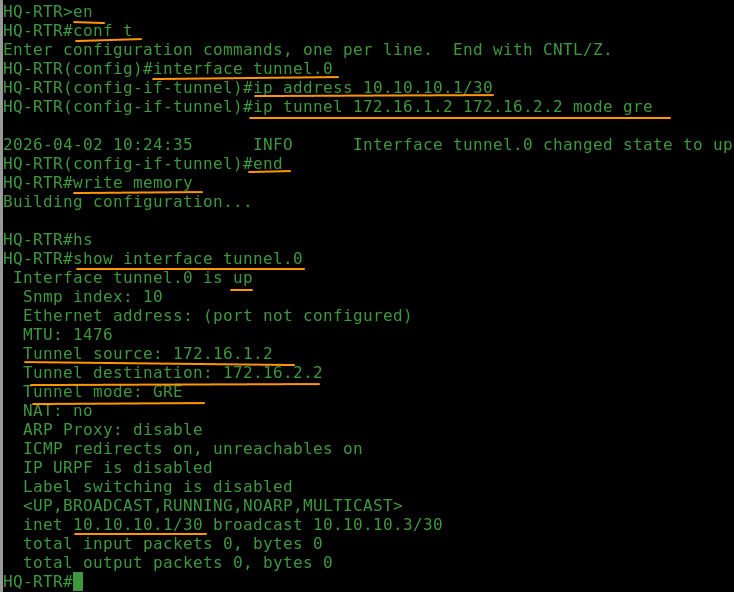

Настройка.
en
conf t
interface tunnel.0
ip address 10.10.10.1/30
ip tunnel 172.16.1.2 172.16.2.2 mode gre
end
write memory
Вывод:

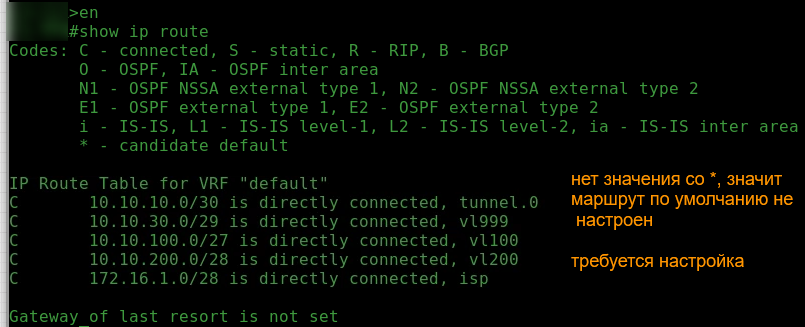

Настройка статической маршрутизации
Проверка.
Команда:
sh ip route
Вывод:

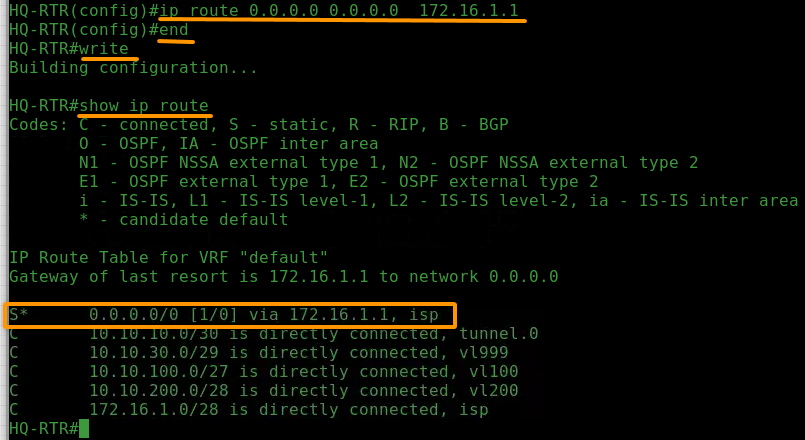

Настройка.
Команда:
conf t
ip route 0.0.0.0 0.0.0.0 172.16.1.1
end
write memory
Вывод:

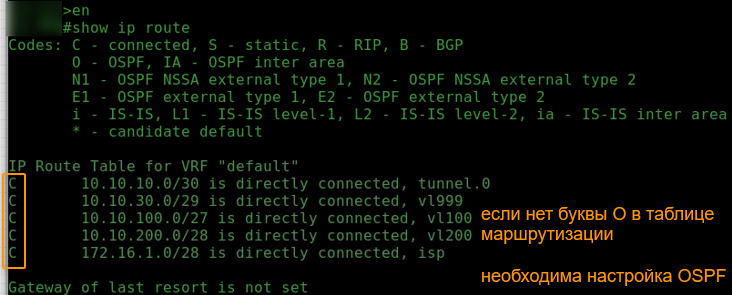

Настройка динамической маршрутизации (OSPF)
Проверка.
Команда:
sh ip route
Вывод:
Настройка.
Команда:
en
conf t
router ospf 0
network 10.10.100.0/27 area 0
network 10.10.200.0/28 area 0
network 10.10.30.0/29 area 0
network 10.10.10.0/30 area 0
passive-interface default
no passive-interface tunnel.0
area 0 authentication
exit
interface tunnel.0
ip ospf authentication message-digest
ip ospf message-digest-key 1 md5 P@ssw0rd
end
write memory

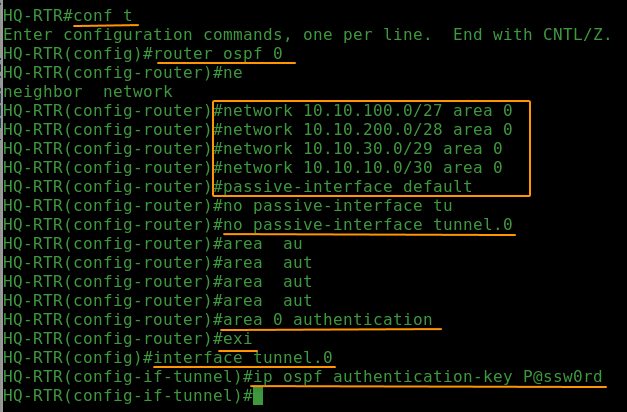

Вывод:

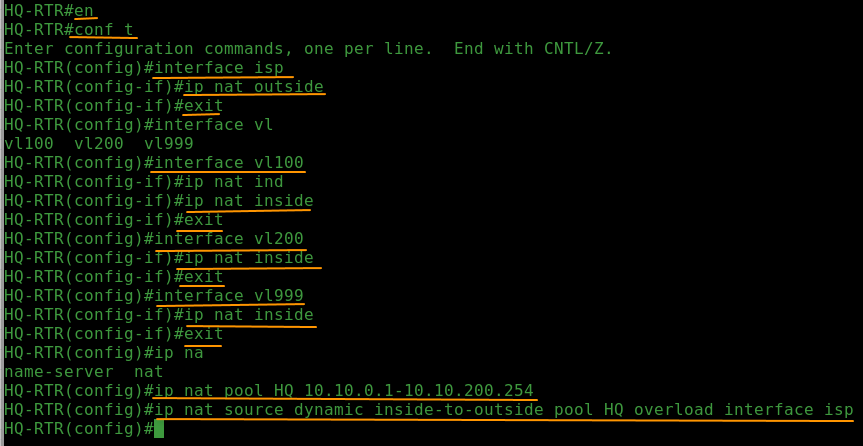

Настройка динамической трансляции адресов (NAT)
Проверка.
Команда:
С HQ-CLI выполнить: ping 172.16.1.1

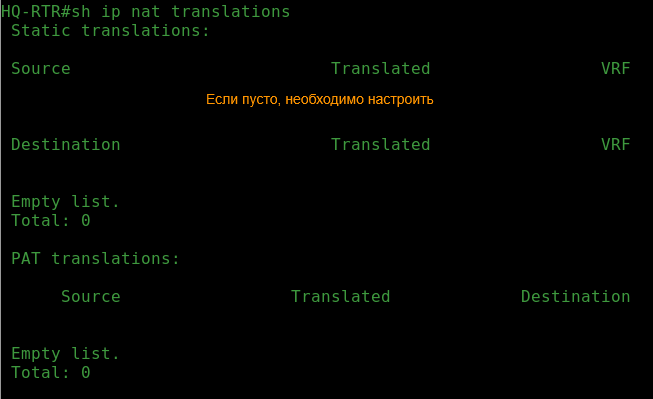

C HQ-RTR выполнить: show ip nat translations
Вывод:
Настройка.
Команда:
en
conf t
interface isp
ip nat outside
exit
interface vl100
ip nat inside
exit
interface vl200
ip nat inside
exit
interface vl999
ip nat inside
exit
ip nat pool HQ 10.10.0.1-10.10.200.254
ip nat source dynamic inside-to-outside pool HQ overload interface isp
end
write memory
Вывод:

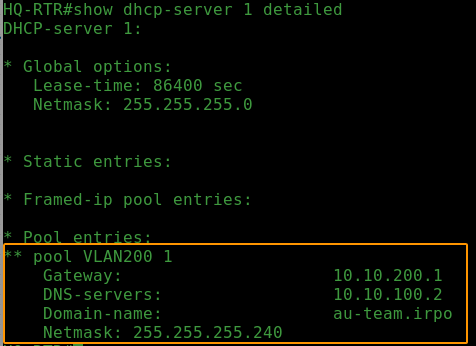

Настройка протокола динамической конфигурации хостов (DHCP)
Проверка.
Команда:
show dhcp-server 1 detailed
Вывод:
Настройка не требуется

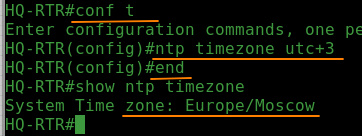

Настройка часового пояса
Проверка.
Команда:
show ntp timezone
Вывод:
Настройка.
Команда:
en
conf t
ntp timezone utc+3
Вывод:
HQ-RTR НАСТРОЕН
Машина BR-RTR

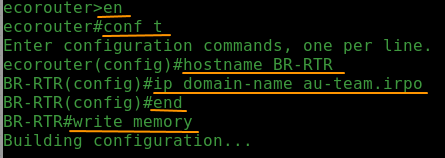

Настройка доменного имени
Проверка.
Команда:
en
sh hostname
Вывод:
Настройка.
Команда:
en
conf t
hostname BR-RTR
ip domain-name au-team.irpo
end
write memory
Вывод:

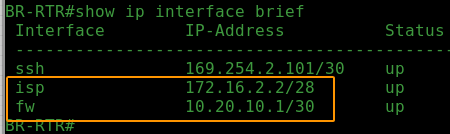

Настройка IP-адресов
Проверка.
Команда:
sh ip interface brief
Вывод:
Настройка не требуется
Настройка пользователей
Проверка.
Команда:
sh users localdb
Вывод:
Настройка не требуется

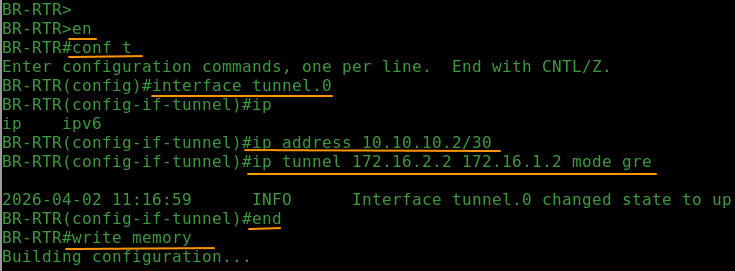

Настройка GRE
Проверка.
Команда:
sh interface tunnel.0
Вывод:
Настройка.
Команда:
en
conf t
interface tunnel.0
ip address 10.10.10.2/30
ip tunnel 172.16.2.2 172.16.1.2 mode gre
end
write memory
Вывод:
Настройка статической маршрутизации
Проверка.
Команда:
sh ip route
Вывод:

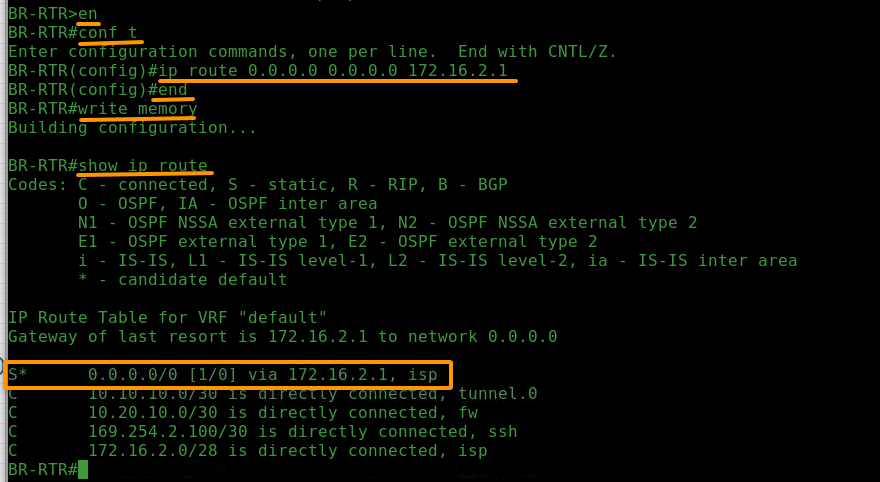

Настройка.
Команда:
conf t
ip route 0.0.0.0 0.0.0.0 172.16.2.1
end
write memory
Вывод:

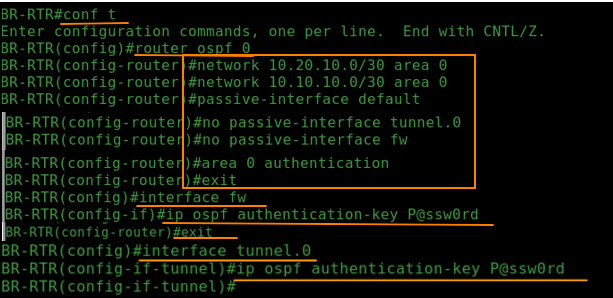

Настройка динамической маршрутизации (OSPF)
Проверка.
Команда:

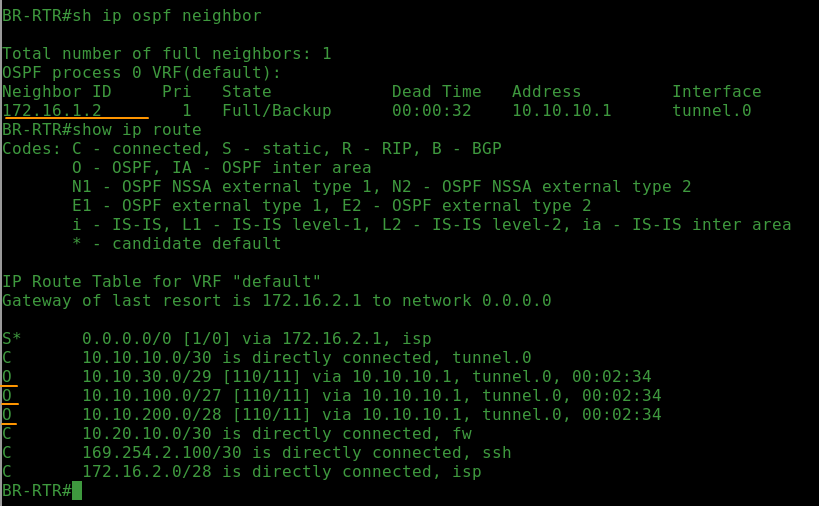

sh ip route
Вывод:
Настройка.
Команда:
en
conf t
router ospf 0
network 10.20.10.0/30 area 0
network 10.10.10.0/30 area 0
passive-interface default
no passive-interface tunnel.0
no passive-interface fw
area 0 authentication
exit
interface tunnel.0
ip ospf authentication message-digest
ip ospf message-digest-key 1 md5 P@ssw0rd
exit
interface fw
ip ospf authentication message-digest
ip ospf message-digest-key 1 md5 P@ssw0rd
end
write memory
Вывод:

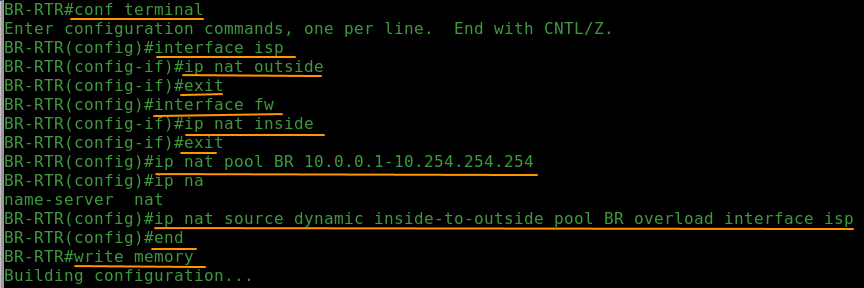

Настройка динамической трансляции адресов (NAT)
Проверка.
Команда:

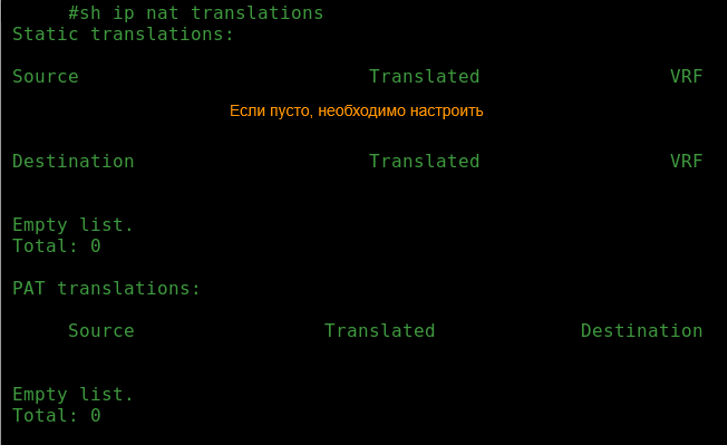

C BR-RTR выполнить: show ip nat translations
Вывод:
Настройка.
Команда:
en
conf t
interface isp
ip nat outside
exit
interface fw
ip nat inside
exit
ip nat pool BR 10.0.0.1-10.254.254.254
ip nat source dynamic inside-to-outside pool BR overload interface isp
end
write memory
Вывод:
Настройка часового пояса
Проверка.
Команда:
show ntp timezone
Вывод:
Настройка.
Команда:
en
conf t
ntp timezone utc+3
Вывод:
BR-SRV НАСТРОЕН
Машина HQ-SW
Настройка доменного имени
Проверка.
Команда:
hostname
Вывод:
Настройка.
Команда:
hostnamectl set-hostname hq-sw.au-team.irpo
Вывод:
Настройка интерфейсов
Проверка.
Команда:

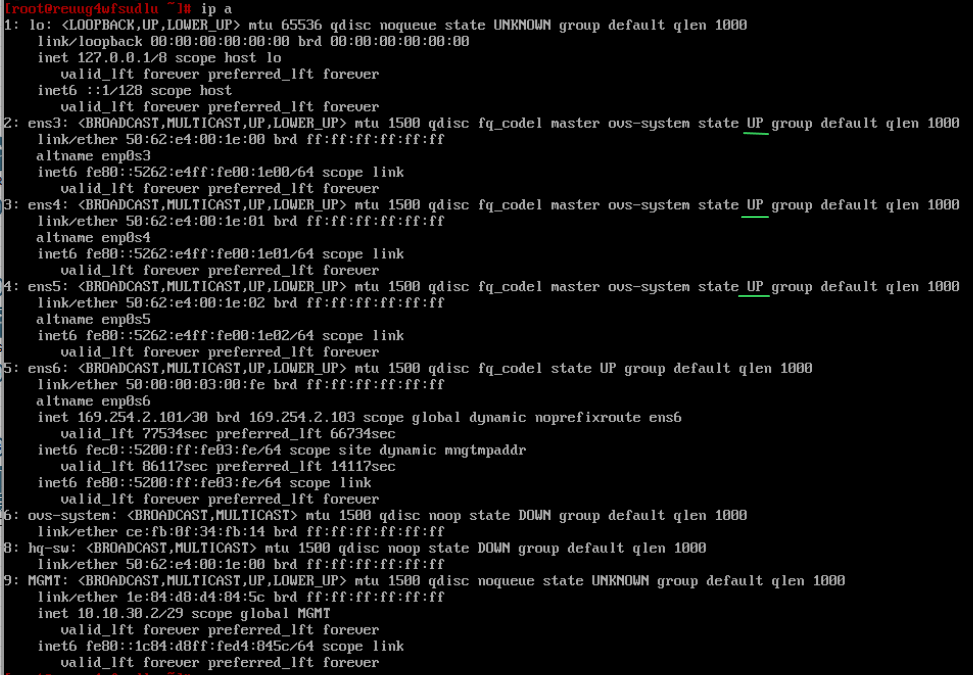

ip a
Вывод:
Настройка не требуется

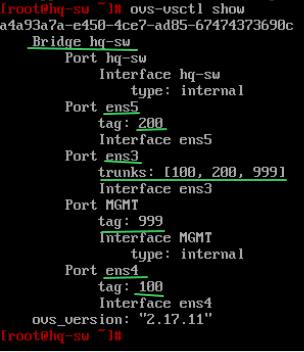

Настройка коммутации в сегменте HQ (VLAN)
Проверка.
Команда:
ovs-vsctl show
Вывод:
Настройка не требуется
HQ-SW НАСТРОЕН
Машина HQ-SRV
Настройка доменного имени
Проверка.
Команда:
hostname
Вывод:
Настройка.
Команда:
hostnamectl set-hostname hq-srv.au-team.irpo
Вывод:

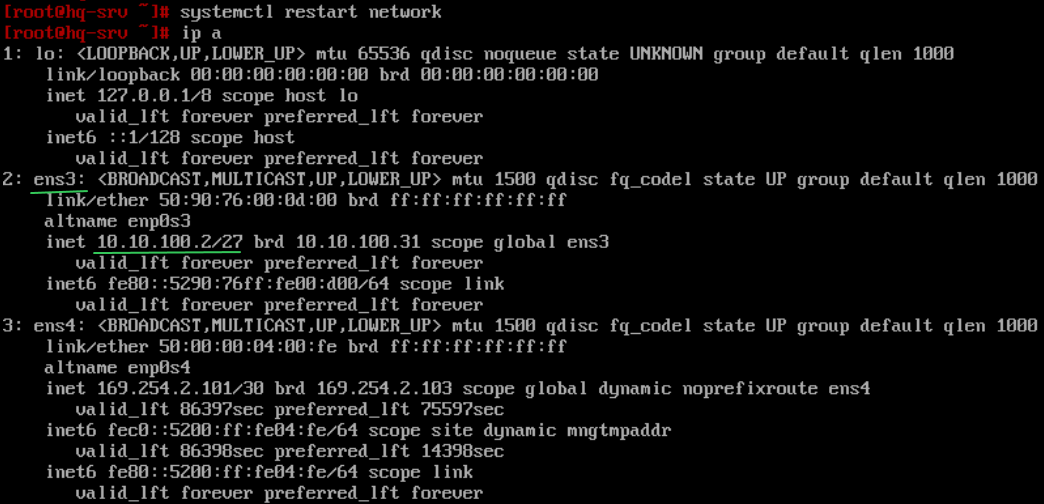

Настройка интерфейсов
Проверка.
Команда:
ip a
Вывод:
Настройка.
Команда:
Зайти в файл: vim /etc/net/ifaces/ens3/options
Проверить содержимое файла
Зайти в файл: vim /etc/net/ifaces/ens3/ipv4address
Внести в файл информацию
Зайти в файл: vim /etc/net/ifaces/ens3/ipv4route
Внести в файл информацию
Зайти в файл: vim /etc/net/ifaces/ens3/resolv.conf
Внести в файл информацию
systemctl restart network
Вывод:
Настройка локальной учетной записи
Проверка.
Команда:
vim /etc/passwd
Вывод:
Команда:

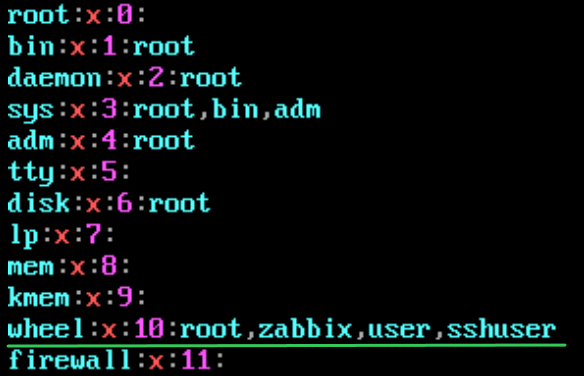

vim /etc/group
Вывод:
Команда:

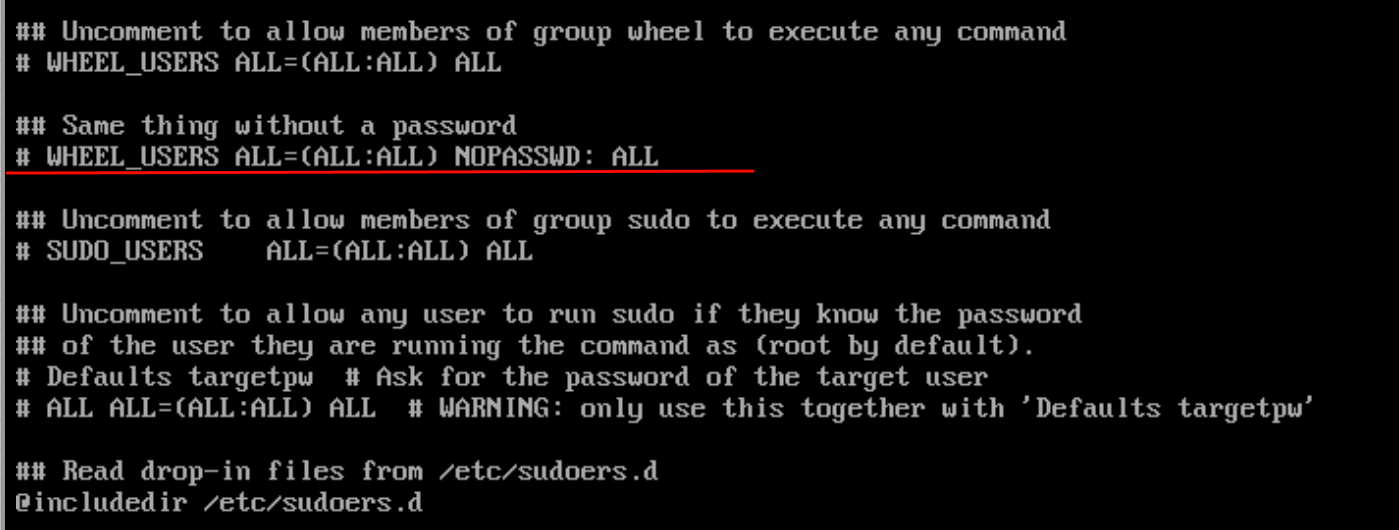

visudo
Вывод:

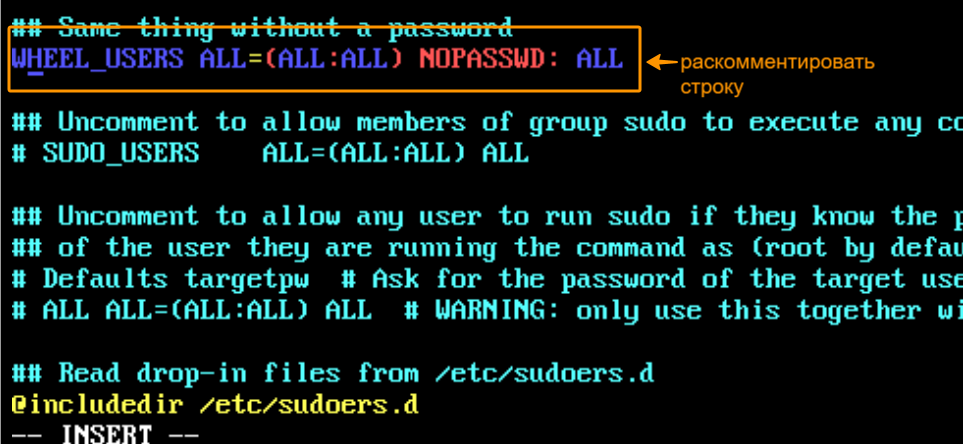

Настройка.
Команда:
vim +123 /etc/sudoers

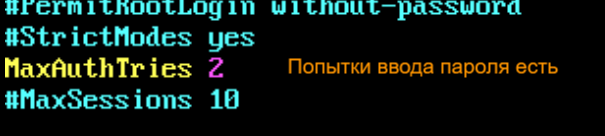

Настройка безопасного удаленного доступа (SSH)
Проверка.
Команда:
vim /etc/openssh/sshd_config
Вывод:
Настройка.
Команда:
vim /etc/openssh/sshd_config
Внести в файл информацию
vim /etc/openssh/banner
Внести в файл информацию
systemctl restart sshd
Настройте инфраструктуру разрешения доменных имён (DNS)
Проверка.
Команда:
vim /etc/bind/options.conf
Вывод:
Команда:

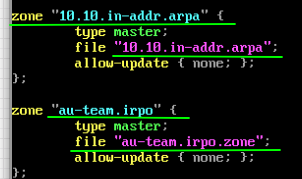

vim /etc/bind/rfc1912.conf
Вывод:
Команда:

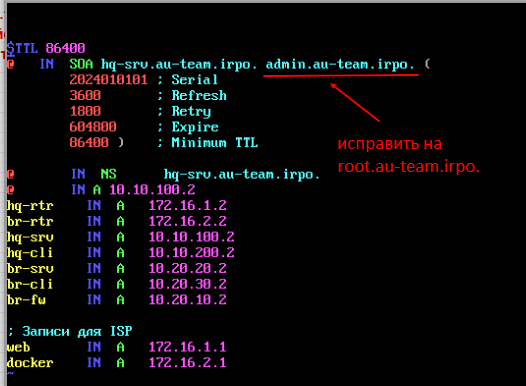

vim /etc/bind/zone/au-team.irpo.zone
Вывод:
Команда:
vim /etc/bind/zone/10.10.in-addr.arpa
Вывод:
Настройка.
Команда:

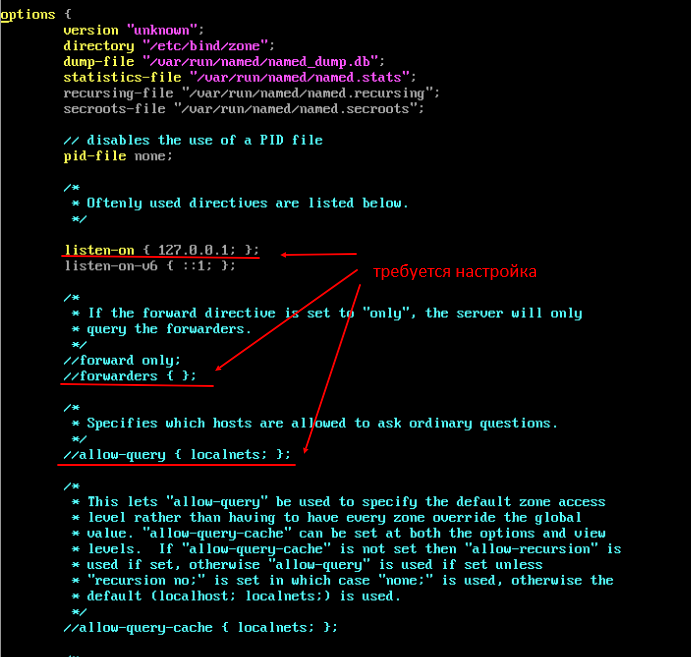

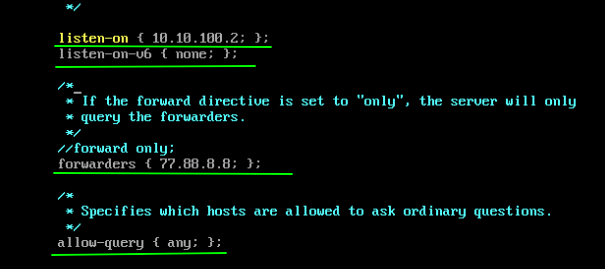

Зайти в файл: vim /etc/bind/options.conf
Внести в файл информацию
Команда:

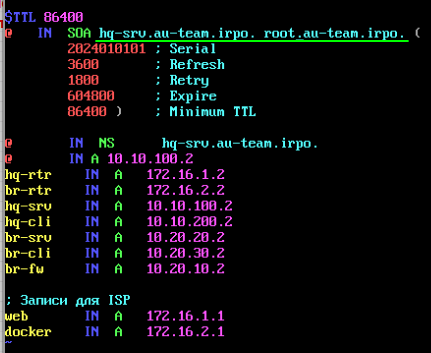

Зайти в файл: vim /etc/bind/zone/au-team.irpo.zone
Внести в файл информацию
Команда:

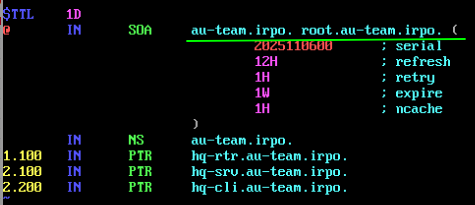

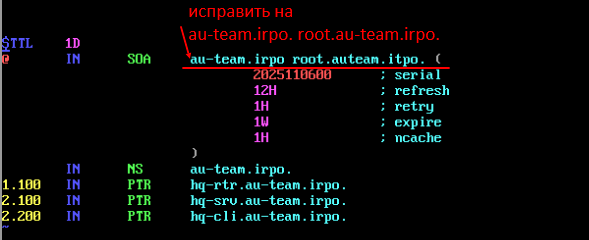

Зайти в файл: vim /etc/bind/zone/10.10.in-addr.arpa
Внести в файл информацию
Команда:
systemctl enable --now bind.service
Настройка часового пояса
Проверка.
Команда:
timedatectl
Вывод:
Настройка не требуется
HQ-SRV НАСТРОЕН
Машина HQ-CLI
Настройка доменного имени
Проверка.
Команда:
hostname
Вывод:
Настройка.
Команда:

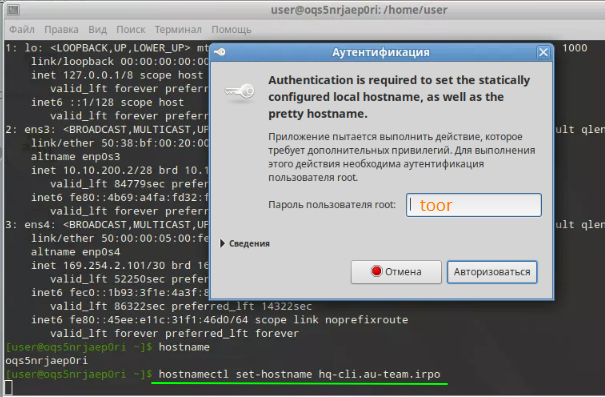

hostnamectl set-hostname hq-cli.au-team.irpo
Вывод:
Настройка интерфейсов
Проверка.
Команда:

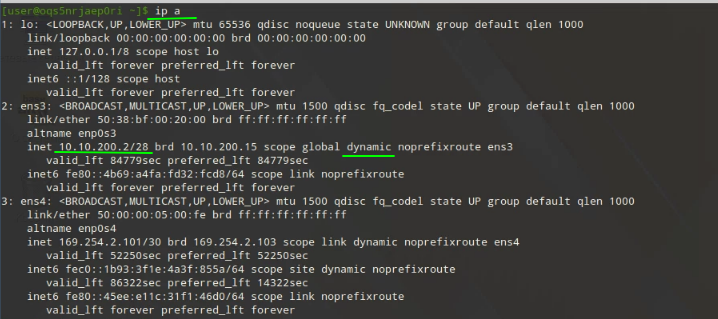

ip a
Вывод:
Настройка не требуется
Настройка часового пояса
Проверка.
Команда:
timedatectl
Вывод:
Настройка не требуется
HQ-CLI НАСТРОЕН
Машина BR-CLI

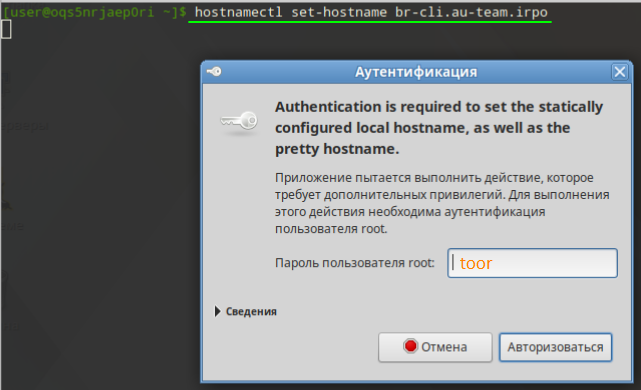

Настройка доменного имени
Проверка.
Команда:
hostname
Вывод:
Настройка.
Команда:
hostnamectl set-hostname br-cli.au-team.irpo
Вывод:

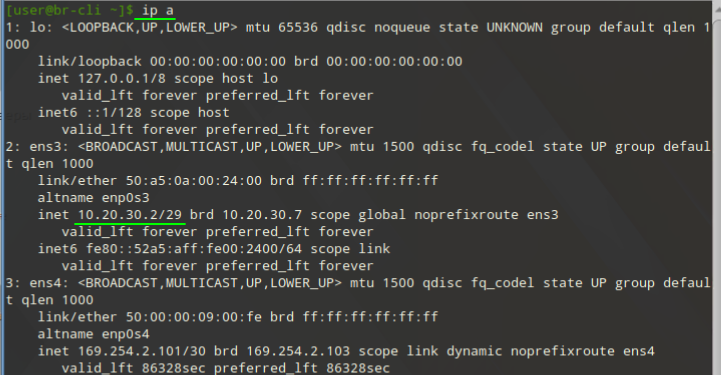

Настройка интерфейсов
Проверка.
Команда:

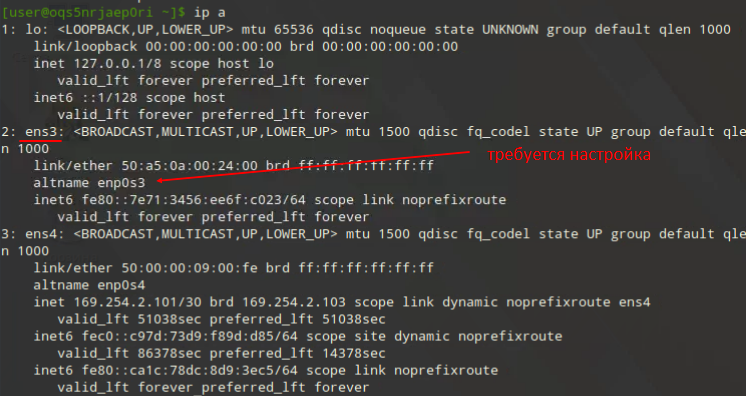

ip a
Вывод:
Настройка.
Команда:
su –
mv /etc/net/ifaces/ens18 /etc/net/ifaces/ens3
Зайти в файл: vim /etc/net/ifaces/ens3/options
Проверить содержимое файла
Зайти в файл: vim /etc/net/ifaces/ens3/ipv4address
Внести в файл информацию
Зайти в файл: vim /etc/net/ifaces/ens3/ipv4route
Внести в файл информацию
Зайти в файл: vim /etc/net/ifaces/ens3/resolv.conf
Внести в файл информацию
systemctl restart network
reboot
Вывод:
Настройка часового пояса
Проверка.
Команда:
timedatectl
Вывод:
Настройка не требуется
BR-CLI НАСТРОЕН
Машина BR-SRV
Настройка доменного имени
Проверка.
Команда:
hostname
Вывод:
Настройка.
Команда:

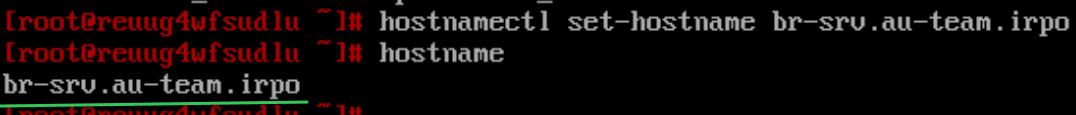

hostnamectl set-hostname br-srv.au-team.irpo
Вывод:
Настройка интерфейсов
Проверка.
Команда:

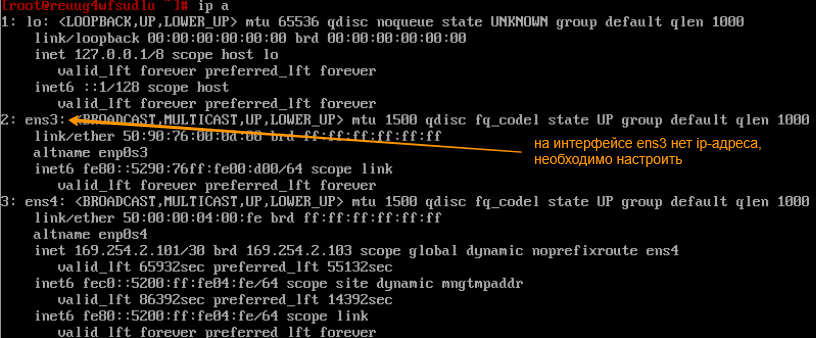

ip a
Вывод:
Настройка.
Команда:
Зайти в файл: vim /etc/net/ifaces/ens3/options
Проверить содержимое файла
Зайти в файл: vim /etc/net/ifaces/ens3/ipv4address
Внести в файл информацию
Зайти в файл: vim /etc/net/ifaces/ens3/ipv4route
Внести в файл информацию
Зайти в файл: vim /etc/net/ifaces/ens3/resolv.conf
Внести в файл информацию
systemctl restart network
Вывод:
Настройка локальной учетной записи
Проверка.
Команда:

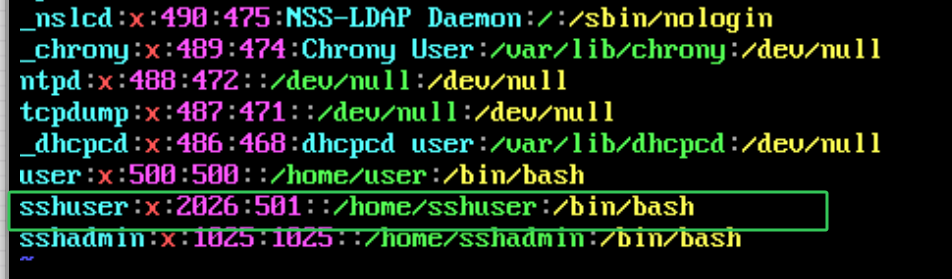

vim /etc/passwd
Вывод:
Команда:
vim /etc/group
Вывод:
Команда:
visudo
Вывод:
Настройка.
Команда:
vim +123 /etc/sudoers
Настройка безопасного удаленного доступа (SSH)
Проверка.
Команда:
vim /etc/openssh/sshd_config
Вывод:
Настройка.
Команда:
vim /etc/openssh/sshd_config
Внести в файл информацию
vim /etc/openssh/banner
Внести в файл информацию
systemctl restart sshd
Настройка часового пояса
Проверка.
Команда:
timedatectl
Вывод:
Настройка не требуется
BR-SRV НАСТРОЕН

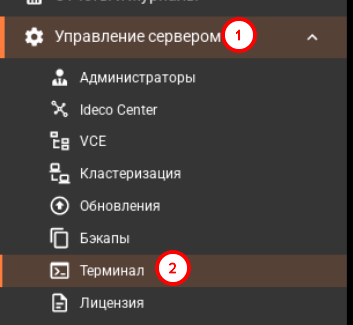

Машина BR-FW (Настраивается через браузер на BR-CLI)

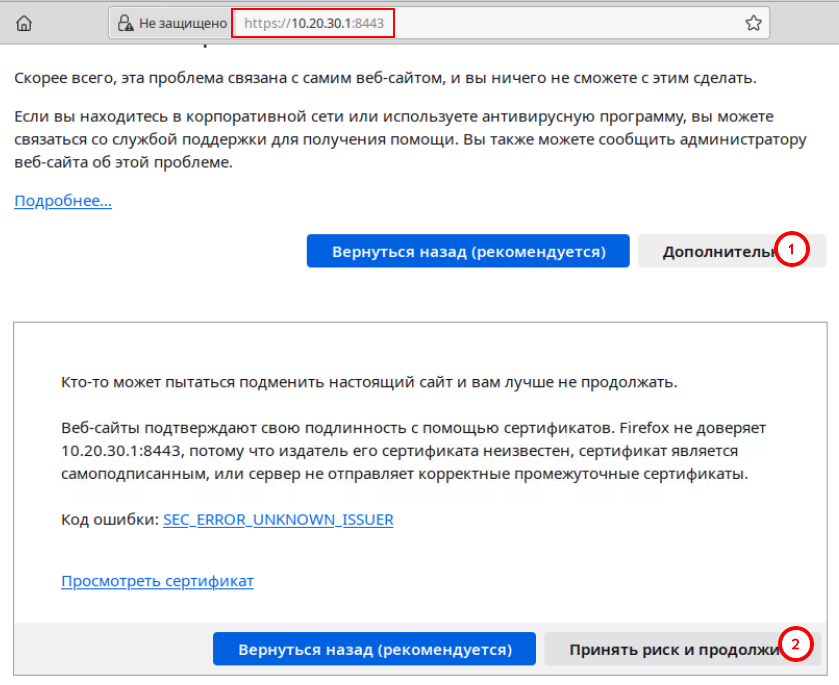

0. Подключение к BR-FW

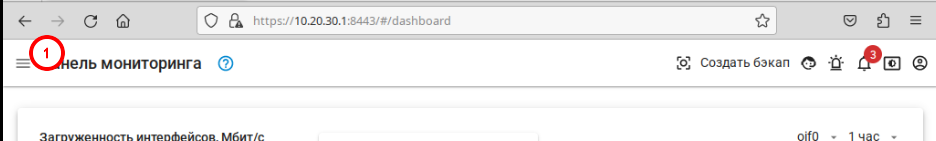

В BR-CLI открыть браузер и ввести адрес и порт BR-FW – 10.20.30.1:8443, далее принять все риски

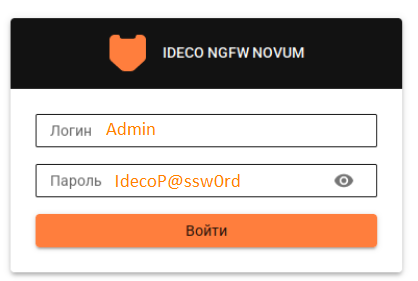

Залогиниться (Логин: Admin Пароль: IdecoP@ssw0rd)
Настройка доменного имени
Проверка.
Команда:
hostname
Вывод:
Настройка.
Команда:
hostnamectl set-hostname br-fw.au-team.irpo
Вывод:
Настройка интерфейсов
Проверка.
Команда:

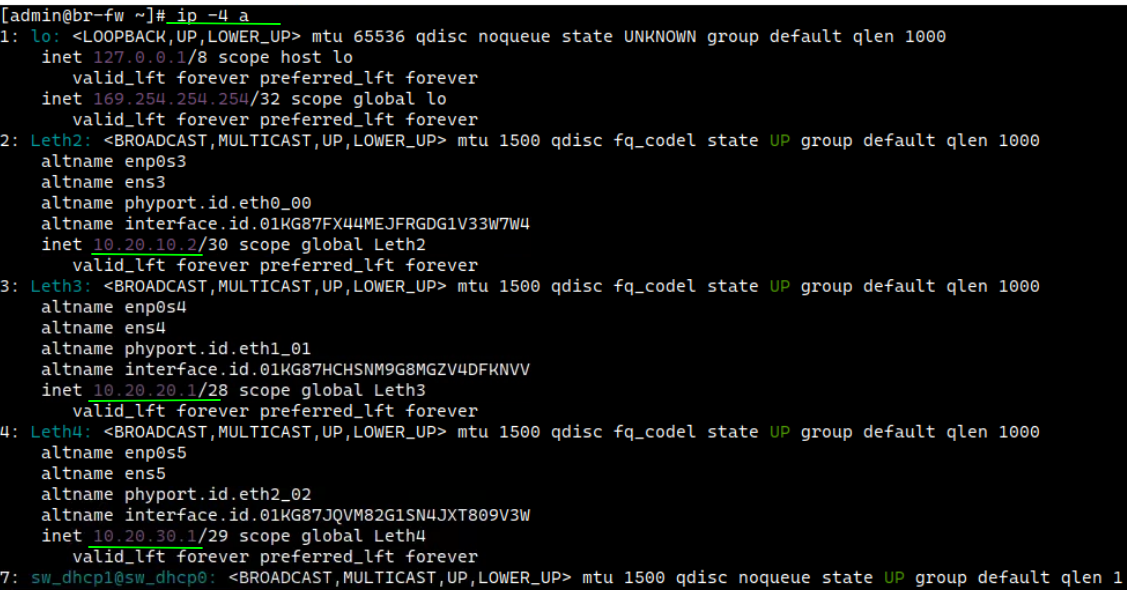

ip a
Вывод:
Настройка не требуется

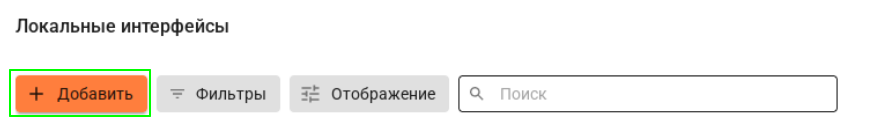

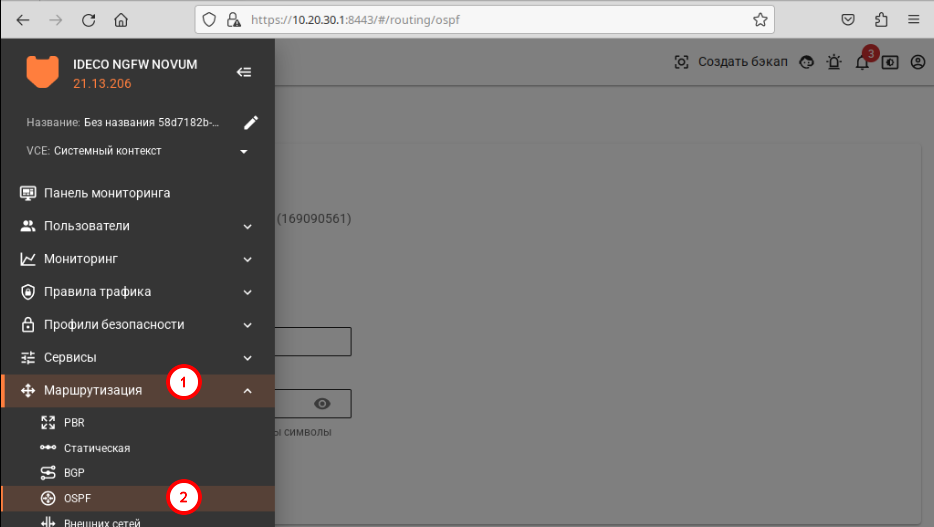

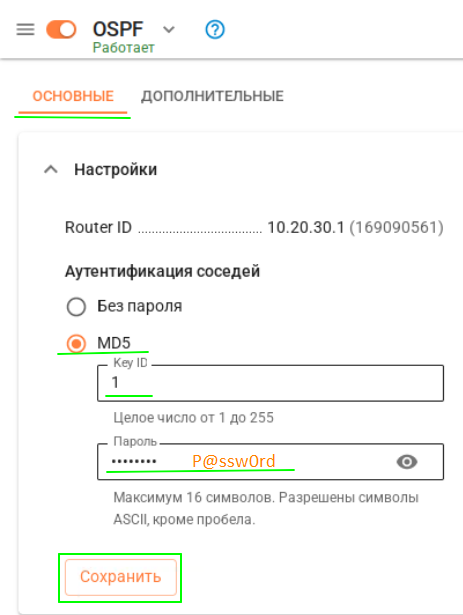

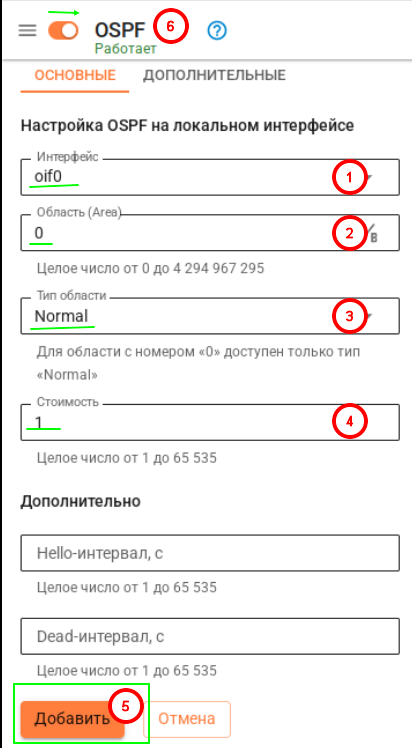

Настройка динамической маршрутизации (OSPF)
Настройка.
Настройка часового пояса
Проверка.
Команда:
timedatectl
Вывод:
Настройка не требуется
BR-FW НАСТРОЕН
