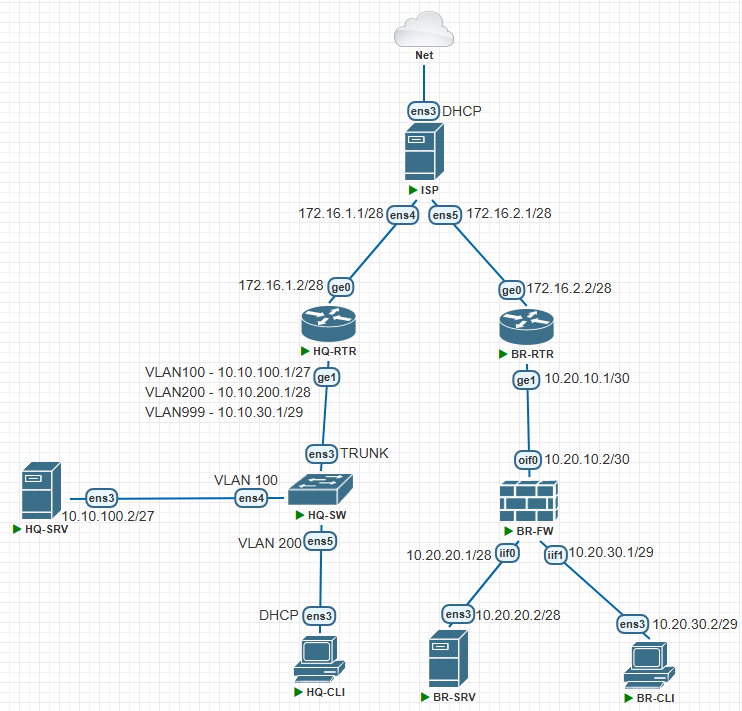

НАСТРОЙКА IP-АДРЕСОВ
Содержимое перенесено только из этого Word-файла. Скриншоты сохранены рядом с текстом, чтобы не потерять параметры, показанные на изображениях.
НАСТРОЙКА ISPНАСТРОЙКА HQ-RTR1. сначала создаем 4 интерфейса2. потом связываем их с портами (к порту ge1 будет прикреплено 3 интерфеса)НАСТРОЙКА HQ-SRVНАСТРОЙКА HQ-CLIНАСТРОЙКА BR-RTR1. сначала создаем интерфейсы2. потом связываем их с портамиНАСТРОЙКА BR-SRVНАСТРОЙКА BR-CLI
НАСТРОЙКА ISP

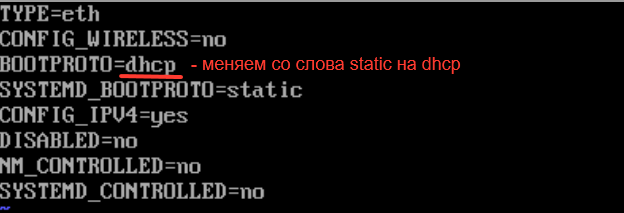

Интерфейс ens3 смотрит в сеть провайдера и получает IP по DHCP
Настройка:

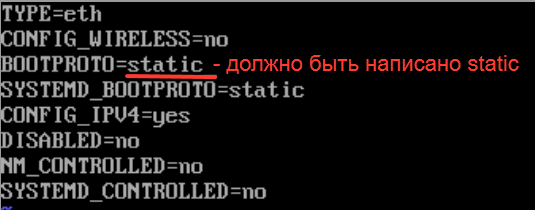

Интерфейсы ens4 ens5 смотрят в локальные сети HQ и BR IP устанавливается статические
Настройка:

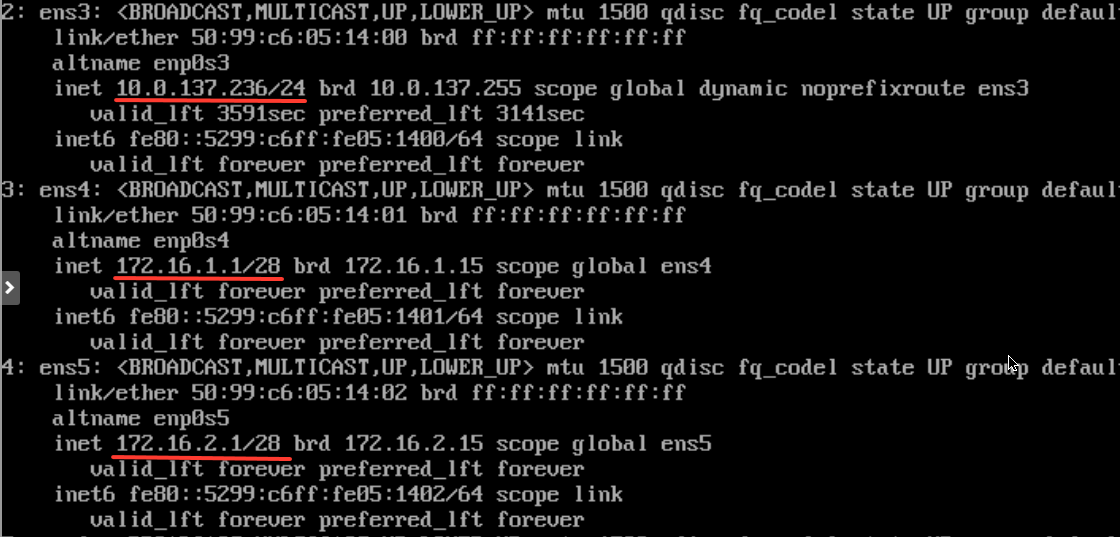

Проверяем:
НАСТРОЙКА HQ-RTR

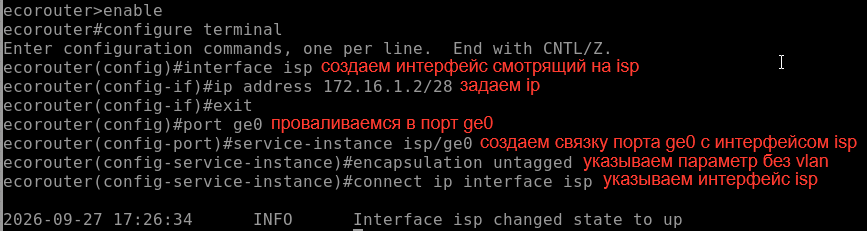

1. сначала создаем 4 интерфейса

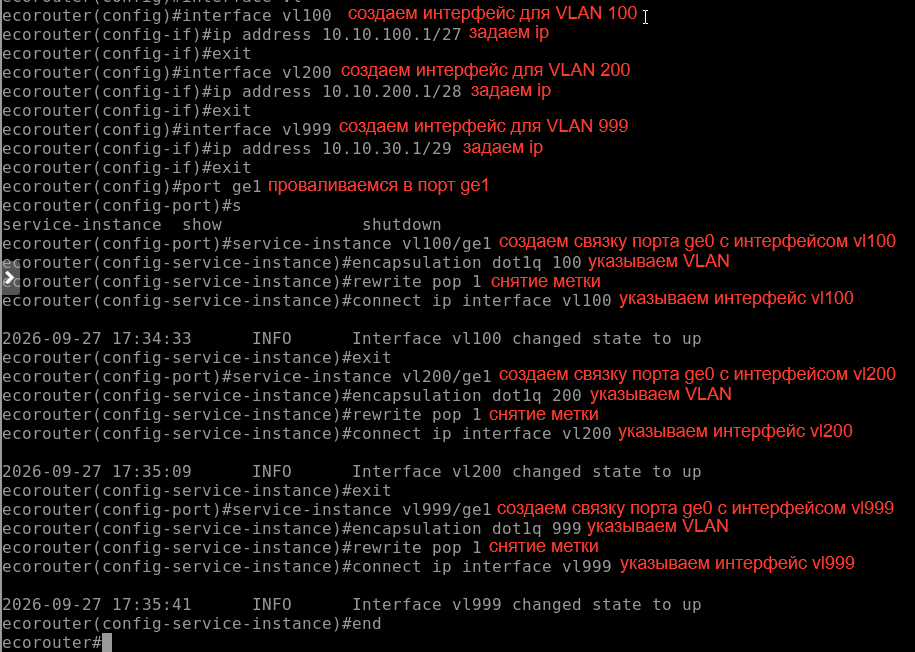

2. потом связываем их с портами (к порту ge1 будет прикреплено 3 интерфеса)
Isp ge0
vl100 ge1
vl200 ge1
vl99 ge1

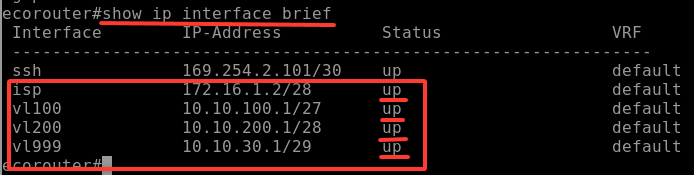

Проверяем:

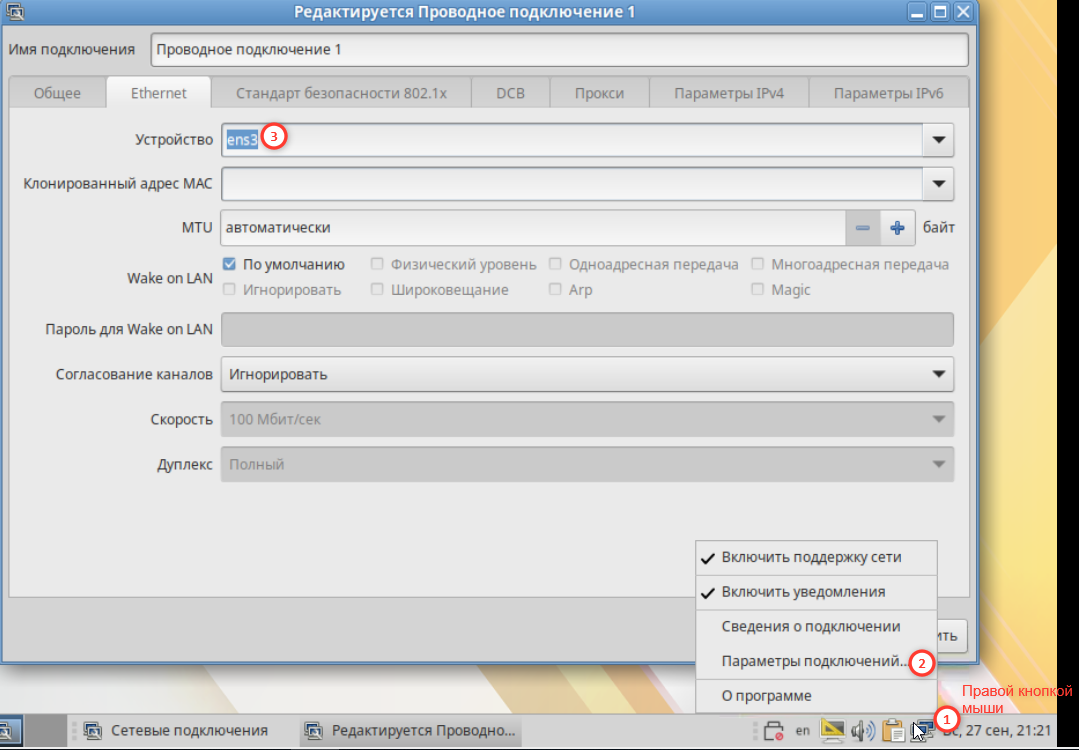

НАСТРОЙКА HQ-SRV
На интерфейсе ens3 требуется полная настройка статики (ip-адрес, шлюз, DNS)

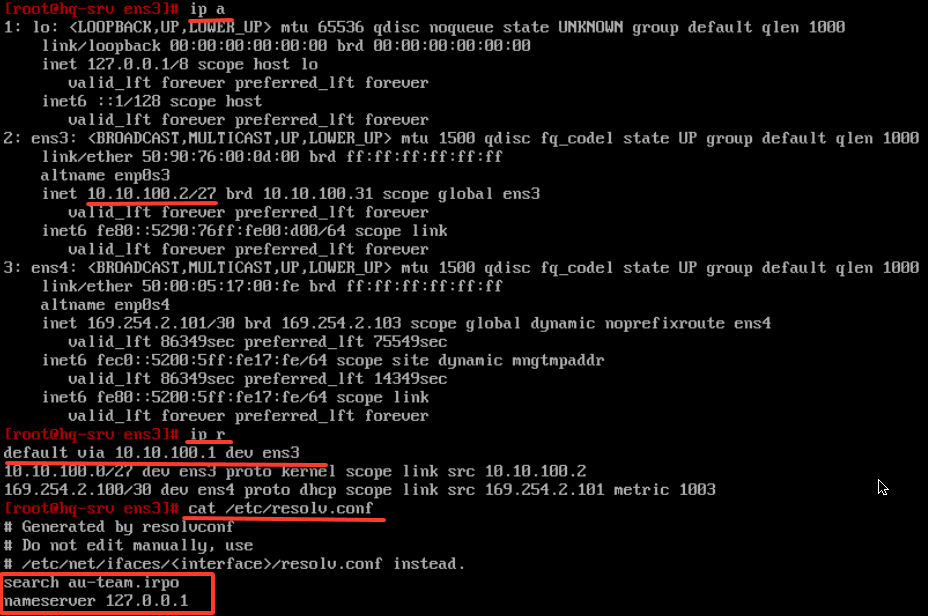

Проверяем:
НАСТРОЙКА HQ-CLI
По умолчанию настроено на получение по DHCP, как и надо

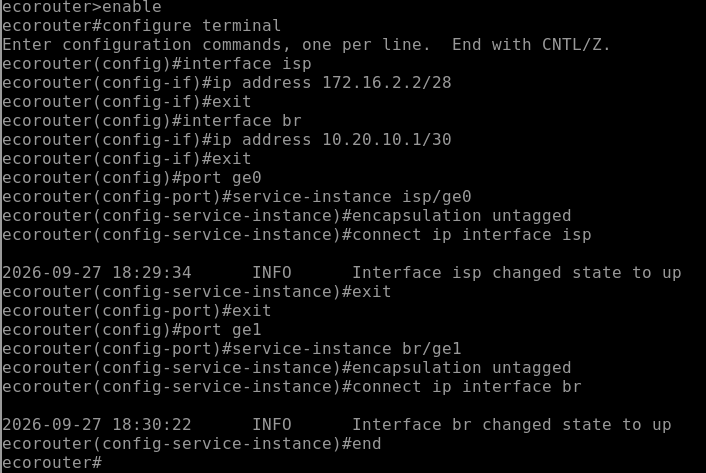

НАСТРОЙКА BR-RTR
1. сначала создаем интерфейсы
2. потом связываем их с портами
Isp ge0
Br ge1

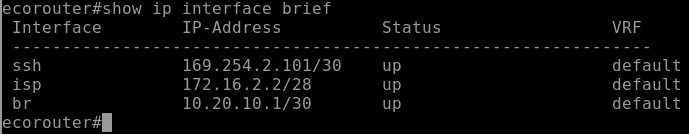

Проверяем:
НАСТРОЙКА BR-SRV
На интерфейсе ens3 требуется полная настройка статики (ip-адрес, шлюз, DNS)

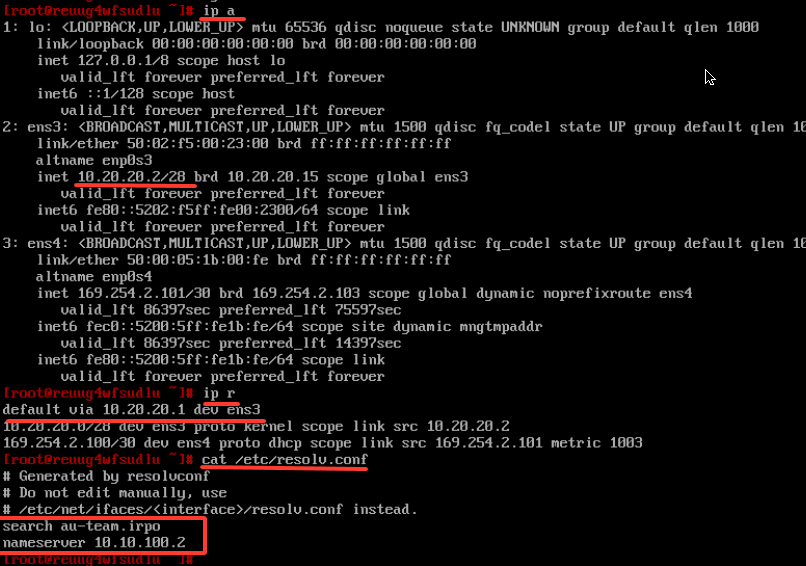

Проверяем:

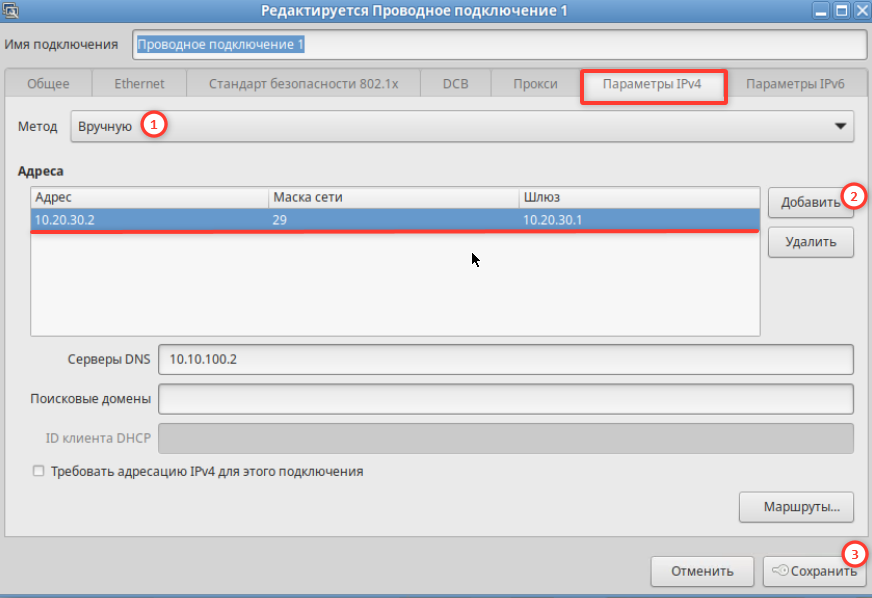

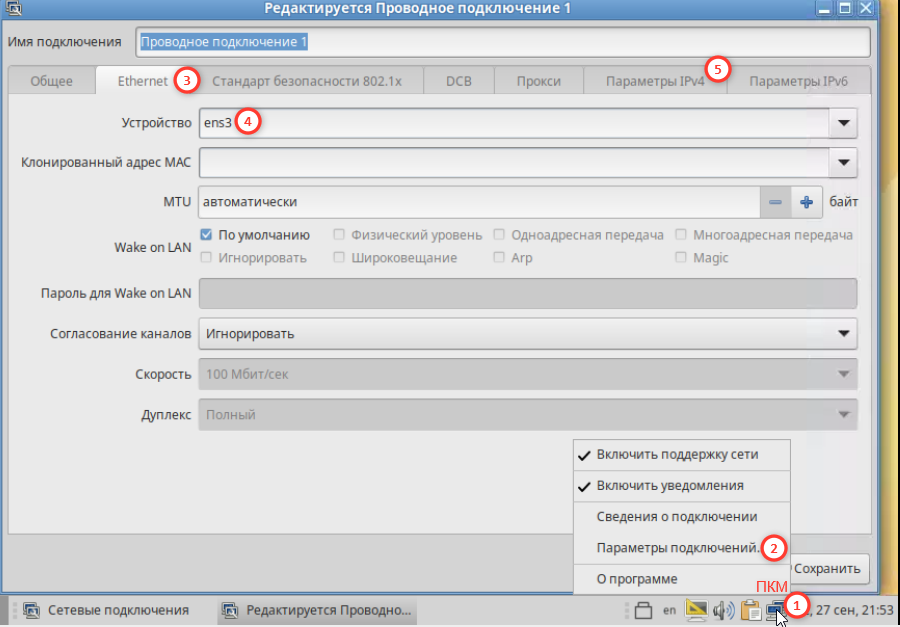

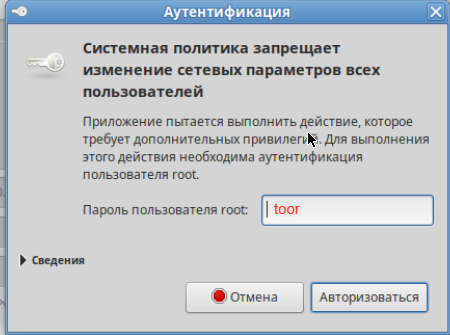

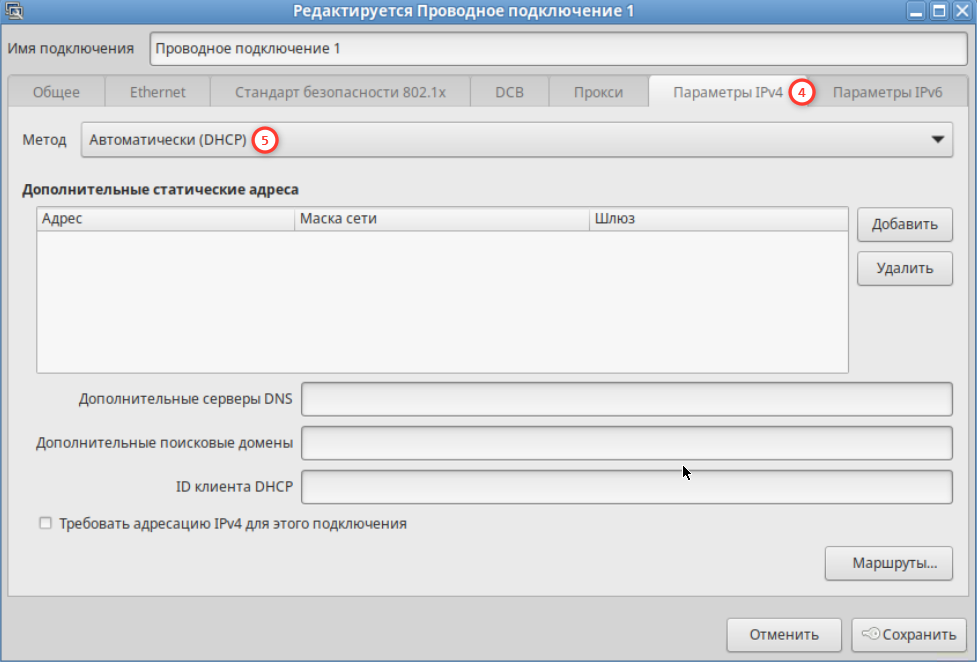

НАСТРОЙКА BR-CLI

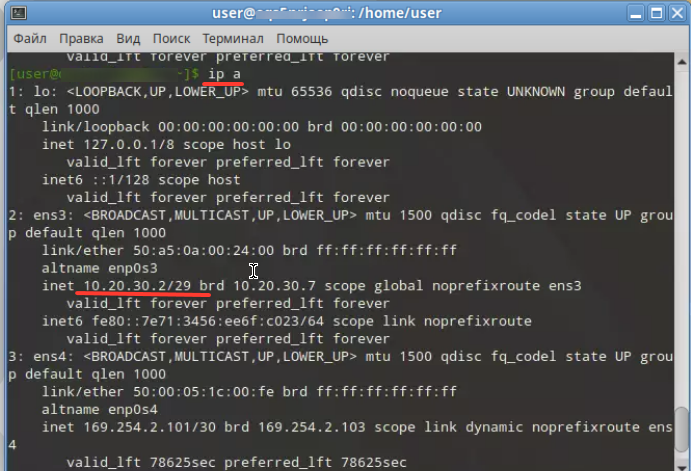

Проверяем:
Подождать минуту и ввести ip a
